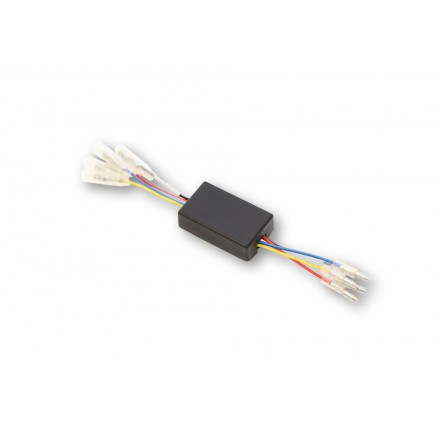

Moduł sterujący światłami DRL 222-511

Moduł sterujący (BOX CB1) producenta Highsider
Przeznaczony jest dla motocykli bez przełącznika świateł mijania.
Instalacja BOX CB1 zapewnia prawidłowe funkcjonowanie między światłami dziennymi DRL, a światłem mijania, który nie jest wyposażony w przełącznik świateł (pozycja-mijania-drogowe).
Dzięki temu urządzeniu światło automatycznie zmieni się na pozycję w momencie załączenia światła mijania.
Urządzenie przystosowane jest do reflektorów LED oraz tradycyjnych.

Wymiary:
Długość: 48 mm
Szerokość: 28 mm
Wysokość: 14 mm

Oznaczenie przewodów:
W motocyklu:
Żółty - światło drogowe +
Niebieski - światło mijania +
Biały - światło pozycyjne + (ON/OFF przełącznik pomiędzy)
Czerwony - Zapłon +
Czarny - uziemienie -

W lampie:
Żółty - światło drogowe +
Niebieski - światło mijania +
Czarny - uziemienie -

Światło dzienne:
Biały - światło pozycyjne +
Czerwony - światło do jazdy dziennej +

Najlepiej stosować z dodatkowym przełącznikiem 240-0002
